SK-FCQ电机驱动比例流量阀-液压齿轮马达
(比例流量: 0-95L/min,
24Mpa)

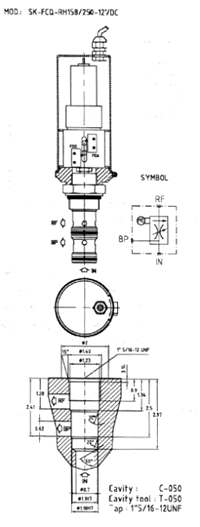

说明:![](images/sk-fcq1.gif)
电机驱动比例流量调节阀(含压力补偿, 流量优先阀)。
- 开关驱动,比例流量调节,无先导控制回路安装简单
- 优先控制,恒定流量比例调节
- 压力补偿,旁通溢流,散热性能好
原理:
该DC电机驱动流量调节阀的特点是采用开关信号驱动电机旋转,带动滑芯移动,实现阀口的比例流量调节。
该阀含压力补偿旁通溢流阀和流量优先阀。节流阀由DC电机旋转式驱动器驱动,用2个开关信号通过IND3控制器可实现流量0-100%的比例调节。IN为进口,RF为流量优先节流口,BP为旁通口。RF流量优先口可保证RF口恒定的调节流量,使其不受IN进口流量波动的影响,BP压力补偿旁通口在进口流量大于RF口所需的调节流量时,由BP口旁通多余的流量;当RF口无需调节流量时,压力补偿阀将由BP口旁通所有流量。BP口可接入主油路(马达)或接入油箱回路。
该阀压力补偿旁通溢流方式一改过去传统的液压回路的节流溢流方式,散热性能好,油箱体积小,特别适应于移动机械液压系统。
机械液压参数:
最大进口流量:120L/min
调节流量范围:0-95L/min
最大工作压力:240
bar
过滤精度:40 micron
电气参数:
电源:12
/ 24 VDC
电流降:300 ma
(12VDC),150 ma (24VDC)
响应时间:开口最大25秒
开口行程限位开关位置:开口开闭两端
最大开口限位开关:可调
电气密封等级:IP65
![](images/sk-fcq2.gif)
|
