  低压电磁换向阀 高压电磁换向阀 换档变速箱电磁阀


  低压电磁换向阀


  型号:

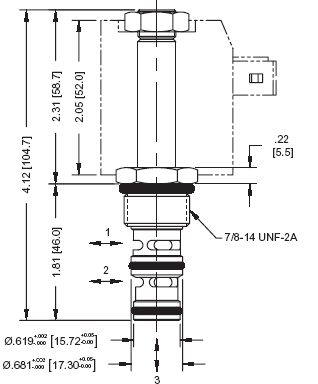

TF-S3A-00-0000
  描述:
  7/8" 传动装置用二位三通滑阀
技术参数
  额定流量:6 GPM (23 L/Min)
  最大工作压力:1000 PSI (70 bar)
  内泄漏(150 SSU):3 in3/min
  响应时间:From 30 mil-sec to 45 mil-sec
  过滤精度:30微米(名义)
  T=TT型电磁线圈电压和插头形式选型
  阀体尺寸和管口螺纹选型



  型号:

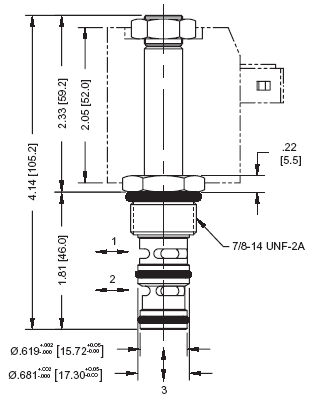

TF-S3D-00-0000
  描述:
  7/8" 二位三通传动装置用滑阀
技术参数
  额定流量:6 GPM (23 L/Min)
  最大工作压力:1000 PSI (70 bar)
  内泄漏(150 SSU):3 in3/min
  响应时间:From 30 mil-sec to 45 mil-sec
  过滤精度:30微米(名义)
  T=TT型电磁线圈电压和插头形式选型
  阀体尺寸和管口螺纹选型



  型号:

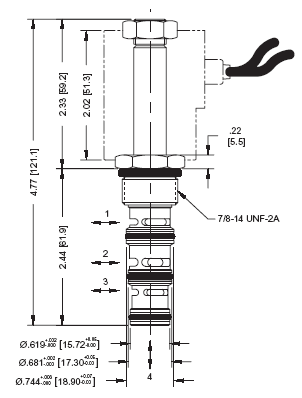

TF-S4A-00-0000
  描述:
  7/8" 二位四通变速箱用滑阀
技术参数
  额定流量:5 GPM (20 L/Min)
  最大工作压力:1000 PSI (70 bar)
  内泄漏(150 SSU):3 in3/min
  响应时间:From 30 mil-sec to 45 mil-sec
  过滤精度:30微米(名义)
  T=TT型电磁线圈电压和插头形式选型
  阀体尺寸和管口螺纹选型


  高压电磁换向阀


  型号:

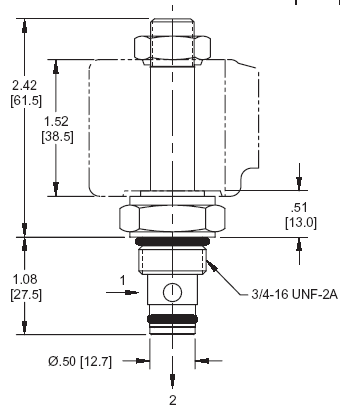

EB-S2A-00-0000
  描述:
  3/4" 二位二通常闭式先导控制锥阀(断电时允许
油液反向流动)
技术参数
  额定流量:11 GPM (40 L/Min)
  最大工作压力:5000 PSI (350 bar)
  内泄漏(150 SSU):5 滴/分
  响应时间:From 30 mil-sec to 45 mil-sec
  过滤精度:30微米(名义)
  P=PB型电磁线圈电压和插头形式选型
  阀体尺寸和管口螺纹选型



  型号:

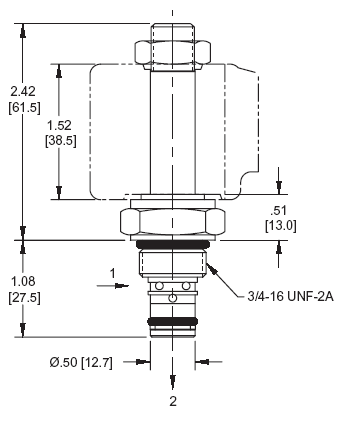

EB-S2C-00-0000
  描述:
  3/4" 二位二通常开式先导控制锥阀(断电时允许
油液反向流动)
技术参数
  额定流量:7.9 GPM (30 L/Min)
  最大工作压力:5000 PSI (350 bar)
  内泄漏(150 SSU):5 滴/分
  响应时间:From 30 mil-sec to 45 mil-sec
  过滤精度:30微米(名义)
  P=PB型电磁线圈电压和插头形式选型
  阀体尺寸和管口螺纹选型



  型号:

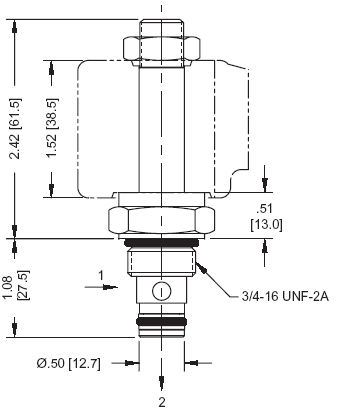

EB-S2L-00-0000
  描述:
  3/4" 二位二通先导控制双向阀
技术参数
  额定流量:11 GPM (40 L/Min)
  最大工作压力:5000 PSI (350 bar)
  内泄漏(150 SSU):5 滴/分
  响应时间:From 30 mil-sec to 45 mil-sec
  过滤精度:30微米(名义)
  P=PB型电磁线圈电压和插头形式选型
  阀体尺寸和管口螺纹选型


  换档变速箱电磁阀


  型号:
IE-S2H-57-MP12-A
  描述:
  整体插入式22通常开式变速箱用滑阀
技术参数
  额定流量:6 GPM (23 L/Min)
  最大工作压力:1000 PSI (70 bar)
  内泄漏(150 SSU):50 cm3/min AT 60°
  响应时间:From 30 mil-sec to 45 mil-sec
  过滤精度:30微米(名义)
线圈参数
工作电压:12 vdc +/- 15%
释放电压:8.5 VDC at 212°F (100° C)
峰值电压:25 VDC for 5 min. at 50°F (10° C)
工作温度范围:-40°F (-40°C) at 230°F (110°C)
线圈电阻:7.3 ohms +/- 5% at 68°F (20° C)
颜色:黑色
  阀体尺寸和管口螺纹选型



  型号:

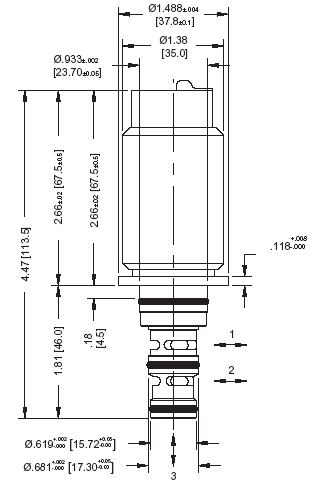

IF-S3A-57-MP12-A
  描述:
  整体插入式23通变速箱用滑阀
技术参数
  额定流量:6 GPM (23 L/Min)
  最大工作压力:1000 PSI (70 bar)
  内泄漏(150 SSU):50 cm3/min AT 60°
  响应时间:From 30 mil-sec to 45 mil-sec
  过滤精度:30微米(名义)
线圈参数
工作电压:12 vdc +/- 15%
释放电压:8.5 VDC at 212°F (100° C)
峰值电压:25 VDC for 5 min. at 50°F (10° C)
工作温度范围:-40°F (-40°C) at 230°F (110°C)
线圈电阻:7.3 ohms +/- 5% at 68°F (20° C)
颜色:黑色
  阀体尺寸和管口螺纹选型



  型号:

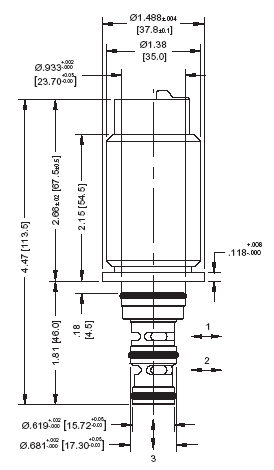

IF-S3D-57-MP12-A
  描述:
  整体插入式23通变速箱用滑阀
技术参数
  额定流量:6 GPM (23 L/Min)
  最大工作压力:1000 PSI (70 bar)
  内泄漏(150 SSU):50 cm3/min AT 60°
  响应时间:From 30 mil-sec to 45 mil-sec
  过滤精度:30微米(名义)
线圈参数
工作电压:12 vdc +/- 15%
释放电压:8.5 VDC at 212°F (100° C)
峰值电压:25 VDC for 5 min. at 50°F (10° C)
工作温度范围:-40°F (-40°C) at 230°F (110°C)
线圈电阻:7.3 ohms +/- 5% at 68°F (20° C)
颜色:红色
  阀体尺寸和管口螺纹选型



  型号:

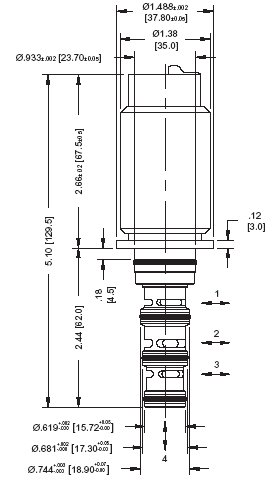

IG-S4A-57-MP12-A
  描述:
  整体插入式24通变速箱用滑阀
技术参数
  额定流量:5.28 GPM (20 L/Min)
  最大工作压力:1000 PSI (70 bar)
  内泄漏(150 SSU):50 cm3/min AT 60°
  响应时间:From 30 mil-sec to 45 mil-sec
  过滤精度:30微米(名义)
线圈参数
工作电压:12 vdc +/- 15%
释放电压:8.5 VDC at 212°F (100° C)
峰值电压:25 VDC for 5 min. at 50°F (10° C)
工作温度范围:-40°F (-40°C) at 230°F (110°C)
线圈电阻:7.3 ohms +/- 5% at 68°F (20° C)
颜色:黑色
  阀体尺寸和管口螺纹选型



  型号:

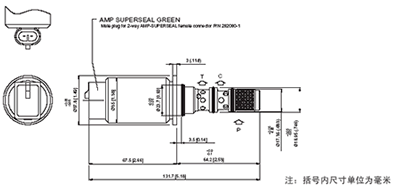

IP-PRZ-59-M150-A
  描述:
  整体插入式比例减压阀
技术参数
  额定流量:7.28 GPM (30 L/Min)
  最大工作压力:70 PSI (4.8 bar)
  静止状态泄漏(150 SSU):<35 in3/min (500 cc/min)
  响应时间:< 100 ms
  过滤精度:25微米(名义)
线圈参数
线圈电阻:9.9 ohms +/- 5% at 68°F (20° C)
功率:14 Watt
输入线圈电流形式:PWM
输入电流范围:200-800 mA
颤振信号频率:100-150 Hz
阶跃响应:< 100 ms
工作温度: -40°F (-40°C) at 230°F (110°C)
  阀体尺寸和管口螺纹选型



  型号:

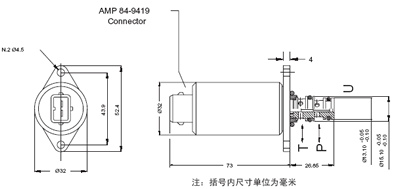

IP-DAR-43-AJ12-B
  描述:
  法兰安装整体插入式比例减压阀
技术参数
  额定流量:1 GPM (4 L/Min)
  最大工作压力:500 PSI (35 bar)
  静止状态泄漏(150 SSU):.9 in3/min (15 cc/min)
500 PSI (35 bar)
  响应时间:< 80 ms
  过滤精度:25微米(名义)
线圈参数
线圈电阻:5.4 ohms at 68°F (20° C)
输入线圈电流形式:PWM
输入电流范围:200-1400 mA
颤振信号频率:100-150 Hz
阶跃响应:< 100 ms
  阀体尺寸和管口螺纹选型
