RFP-3V/771
FBK 电液比例流量阀-闭环伺服控制

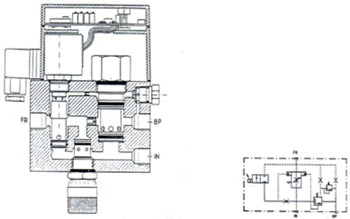

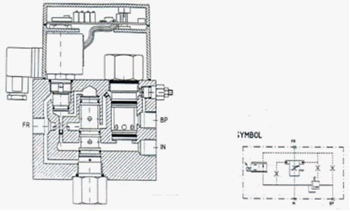

该阀为压力补偿、旁通型比例流量调节阀,内置电子控制放大板,闭环位移伺服控制,可根据DIN插头输入的电子摇杆(或调谐电位器)比例电压信号来比例调节FR口的流量。多余流量通过旁通油路BP口流回油箱。![](images/rf-1.gif)
该比例流量阀作为进口主阀与电磁开关多路换向阀配套使用,通常作为开关式多路换向阀组合阀块的进口阀块配置。
流量选型:
45L/min(4G型),
60L/min(8G型),
90L/min(12G型),
120L/min(15G型)
压力:25Mpa
电源电压:12/24VDC
过滤:25微米
输入电压:2V- 4V-
6V
摇杆电位器电阻:1
- 10 Kohm
放大电流:250-500
m A
可选项:内置电子控制模块。
可选项:EC-MPC1外置电子控制模块。
|
