二位二通常闭锥阀
|
|
|
应用示例:
S2A
典型应用为保压、下降,应用于升降、锁紧、卸压回路(见B1典型应用)。
S2B
典型应用为保压、下降,应用于油缸双向控制。
S2F
典型应用于低压回路中油缸的保压、下降,采取软阀座结构,近乎零泄漏。
|
![](images/2w2pNC-Zhui.gif) |
|
|
|
|
|
|
|
|
|

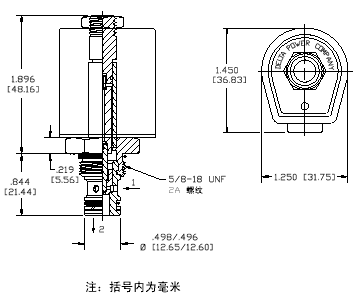

描述:
5/8
MINI 系列, 常闭式二通先导锥阀(电磁铁断电时反向自由流动) |
|
|
|
|
|
|
|
|
描述:
高压 5/8
MINI 系列, 常闭式二通先导锥阀(电磁铁断电时反向自由流动) |
|
|
|
|
|
|

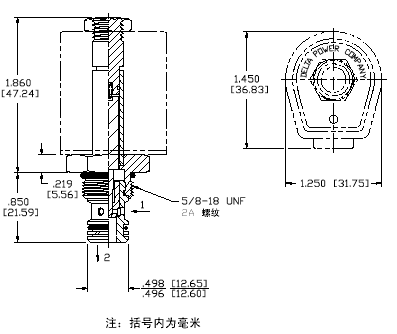

描述:
5/8
MINI 系列, 常闭式二通先导软阀座锥阀(电磁铁断电时反向自由流动) |
|
|
|
|
|
|
|
|
|

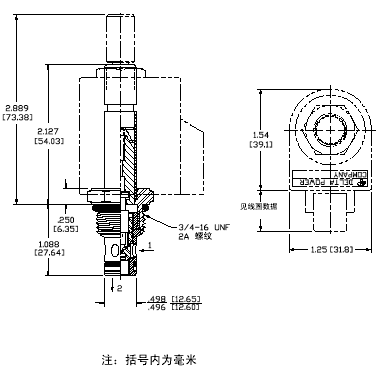

描述:
3/4
POWER 系列,常闭式二通先导锥阀(电磁铁
断电时反向自由流动) |
|
技术参数
|
额定流量:8
GPM (30 L/Min) |
最大工作压力:3500
PSI (241 bar) |
典型内泄(150
SSU):0-5
滴/min |
响应时间(全流量时平均值):30毫秒至45毫秒 |
过滤精度:30微米(名义) |
P=PB型电磁线圈电压和插头形式选型 |
阀体尺寸和管口螺纹选型 |
|
|
|
|
|
|
|
|
描述:
高压 3/4
POWER 系列,常闭式二通先导锥阀(电磁铁断电时反向自由流动) |
|
技术参数
|
额定流量:11
GPM (40 L/Min) |
最大工作压力:5000
PSI (350 bar) |
典型内泄(150
SSU):0-5
滴/min |
响应时间(全流量时平均值):30毫秒至45毫秒 |
过滤精度:30微米(名义) |
P=PB型电磁线圈电压和插头形式选型 |
阀体尺寸和管口螺纹选型 |
|
|
|
|
|
|

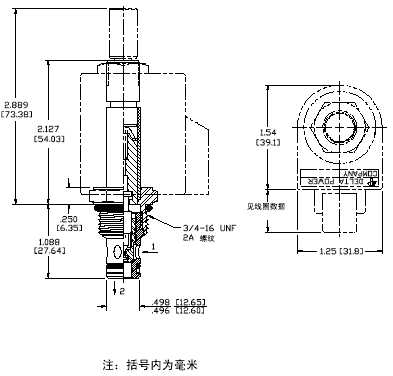

描述:
3/4
POWER 系列,常闭式二通先导锥阀(电磁铁
通电和断电时反向自由流动) |
|
技术参数
|
额定流量:8
GPM (30 L/Min) |
最大工作压力:3500
PSI (241 bar) |
典型内泄(150
SSU):0-5
滴/min |
响应时间(全流量时平均值):30毫秒至45毫秒 |
过滤精度:30微米(名义) |
P=PB型电磁线圈电压和插头形式选型 |
阀体尺寸和管口螺纹选型 |
|
|
|
|
|
|
|
|
|

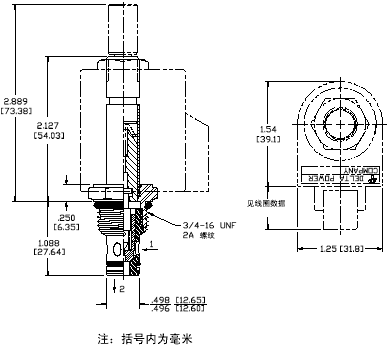

描述:
3/4
POWER 系列,常闭式二通先导软阀座锥阀(电磁铁断电时反向自由流动) |
|
|
|
|
|
|
|
|
![](images/de-s2a-00.gif) |

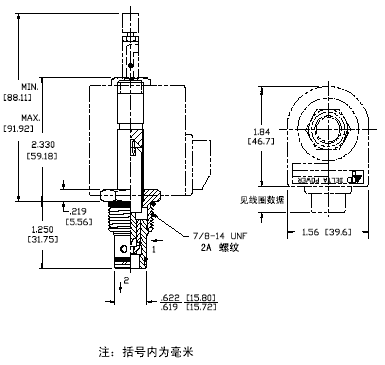

描述:
7/8
DELTA 系列,常闭式二通先导锥阀(电磁铁断电时反向自由流动) |
|
技术参数
|
额定流量:15
GPM (57 L/Min) |
最大工作压力:3500
PSI (241 bar) |
典型内泄(150
SSU):0-5
滴/min |
响应时间(全流量时平均值):30毫秒至45毫秒 |
过滤精度:30微米(名义) |
D=DE型电磁线圈电压和插头形式选型 |
阀体尺寸和管口螺纹选型 |
|
|
|
|
|
|
|
![](images/he-s2a-00.gif) |
描述:
高压 7/8
DELTA 系列,常闭式二通先导锥阀(电磁铁
断电时反向自由流动) |
|
技术参数
|
额定流量:15
GPM (57 L/Min) |
最大工作压力:3500
PSI (241 bar) |
典型内泄(150
SSU):0-5
滴/min |
响应时间(全流量时平均值):30毫秒至45毫秒 |
过滤精度:30微米(名义) |
D=DE型电磁线圈电压和插头形式选型 |
阀体尺寸和管口螺纹选型 |
|
|
|
|
|

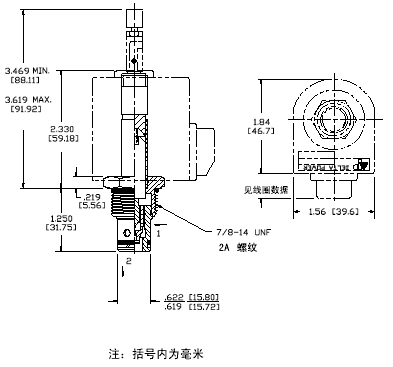

![](images/de-s2b-00.gif) |
描述:
7/8
DELTA 系列,常闭式二通先导锥阀(电磁铁通电和断电时反向自由流动) |
|
技术参数
|
额定流量:15
GPM (57 L/Min) |
最大工作压力:3500
PSI (241 bar) |
典型内泄(150
SSU):0-5
滴/min |
响应时间(全流量时平均值):30毫秒至45毫秒 |
过滤精度:30微米(名义) |
D=DE型电磁线圈电压和插头形式选型 |
阀体尺寸和管口螺纹选型 |
|
|
|
|
|
|
|
|
![](images/de-s2f-00.gif) |
描述:
7/8
DELTA 系列,常闭式二通先导软阀座锥阀(电磁铁通电和断电时反向自由流动) |
|
|
|
|
|
|
|
|

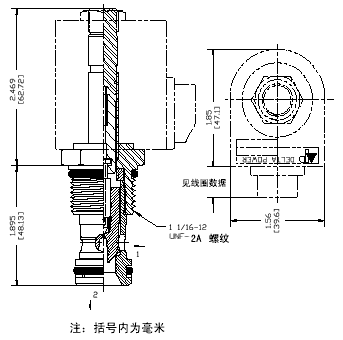

![](images/tt-s2a-00.gif) |
描述:
1
1/16 TECNORD 系列,常闭式二通先导锥阀(电磁铁断电时反向自由流动) |
|
技术参数
|
额定流量:25
GPM (95 L/Min) |
最大工作压力:3000
PSI (207 bar) |
典型内泄(150
SSU):0-5
滴/min |
响应时间(全流量时平均值):30毫秒至45毫秒 |
过滤精度:30微米(名义) |
T=TT型电磁线圈电压和插头形式选型 |
阀体尺寸和管口螺纹选型 |
|
|
|
|
|
|
|
|

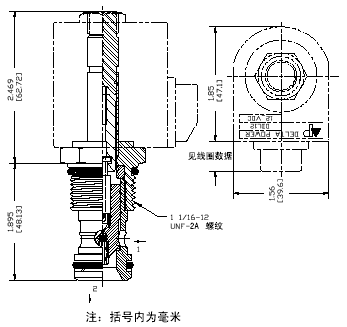

![](images/tt-s2b-00.gif) |
描述:
1
1/16 TECNORD 系列,常闭式二通先导锥阀(电磁铁通电和断电时反向自由流动) |
|
技术参数
|
额定流量:25
GPM (95 L/Min) |
最大工作压力:3000
PSI (207 bar) |
典型内泄(150
SSU):0-5
滴/min |
响应时间(全流量时平均值):30毫秒至45毫秒 |
过滤精度:30微米(名义) |
T=TT型电磁线圈电压和插头形式选型 |
阀体尺寸和管口螺纹选型 |
|
|
|
|
|
|
|
|
![](images/ht-s2b-00.gif) |
描述:
1
1/16 TECNORD 系列,常闭式二通先导锥阀(电磁铁通电和断电时反向自由流动) |
|
技术参数
|
额定流量:25
GPM (95 L/Min) |
最大工作压力:5000
PSI (345 bar) |
典型内泄(150
SSU):0-8
滴/min |
响应时间(全流量时平均值):50毫秒至75毫秒 |
过滤精度:30微米(名义) |
T=TT型电磁线圈电压和插头形式选型 |
阀体尺寸和管口螺纹选型 |
|
|
|
|
|
|
|
|
![](images/sj-s2a-00.gif) |

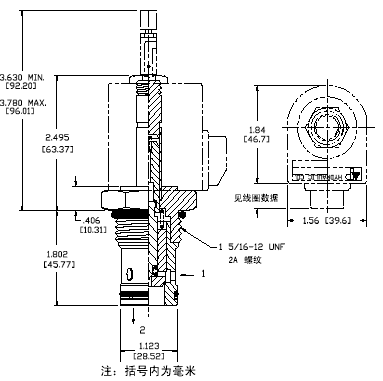

描述:
1
5/16 SUPER 系列,常闭式二通先导锥阀(电磁铁
通电和断电时反向自由流动) |
|
技术参数
|
额定流量:30
GPM (114 L/Min) |
最大工作压力:3500
PSI (241 bar) |
典型内泄(150
SSU):0-10
滴/min |
响应时间(全流量时平均值):30毫秒至45毫秒 |
过滤精度:30微米(名义) |
S=SJ型电磁线圈电压和插头形式选型 |
阀体尺寸和管口螺纹选型 |
|
|
|
|
|
|
|
|
![](images/sj-s2b-00.gif) |
描述:
1
5/16 SUPER 系列,常闭式二通先导锥阀(电磁铁通电和断电时反向自由流动) |
|
技术参数
|
额定流量:30
GPM (114 L/Min) |
最大工作压力:3500
PSI (241 bar) |
典型内泄(150
SSU):0-10
滴/min |
响应时间(全流量时平均值):50毫秒至75毫秒 |
过滤精度:30微米(名义) |
S=SJ型电磁线圈电压和插头形式选型 |
阀体尺寸和管口螺纹选型 |
|
|
|
|
|
|
