  二位二通 常闭锥阀 二位二通 常闭滑阀 二位二通 常闭双向阀 二位二通 常开锥阀
  二位二通 常开滑阀 二位三通 滑阀 二位四通 滑阀 三位四通 滑阀


  二位三通 滑阀

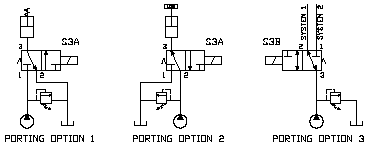

应用示例:

油口选项#1典型应用于驱动弹性液压离合器。
油口选项#2典型应用于重力下降回路中单作用缸控制。
油口选项#3典型应用于两个系统或两个功能的选择阀。


 7通径-5/8-18 MC 8通径-3/4-16 PP 10通径-7/8-14 DF 12通径-1/16-12 HU 16通径-5/16-12 SJ


  型号:

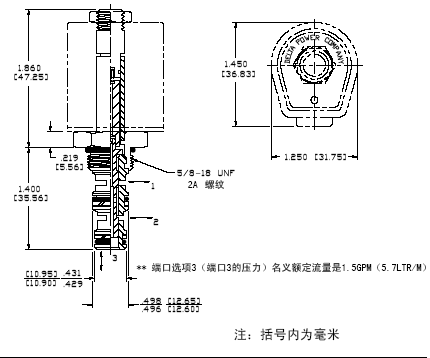

MC-S3A-00
  描述:
  5/8 MINI 系列,二位三通滑阀
技术参数
  额定流量:1 GPM (4 L/Min)
  最大工作压力:3000 PSI (207 bar)
  典型内泄(150 SSU):82ml/min
  响应时间(全流量时平均值):30毫秒至45毫秒
  过滤精度:30微米(名义)
  M=MA型电磁线圈电压和插头形式选型
  阀体尺寸和管口螺纹选型


  型号:
HC-S3A-00
  描述:
  高压 5/8 MINI 系列,二位三通滑阀
技术参数
  额定流量:2 GPM (8 L/Min)
  最大工作压力:4000 PSI (276 bar)
  典型内泄(150 SSU):131ml/min
  响应时间(全流量时平均值):30毫秒至45毫秒
  过滤精度:30微米(名义)
  M=MA型电磁线圈电压和插头形式选型
  阀体尺寸和管口螺纹选型


  型号:

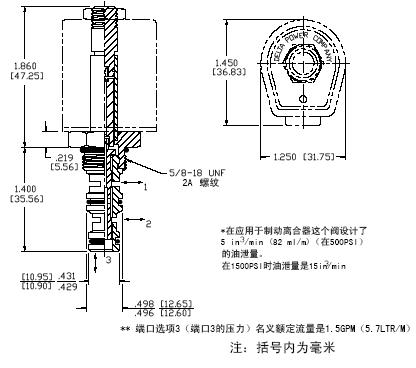

MC-S3T-00
  描述:
  5/8 MINI 系列,二位三通换档控制滑阀-适用于动力换档和液压制动
技术参数
  额定流量:4 GPM (15 L/Min)
  最大工作压力:1500 PSI (103 bar)
  典型内泄(150 SSU):82ml/min
  响应时间(全流量时平均值):30毫秒至45毫秒
  过滤精度:30微米(名义)
  M=MA型电磁线圈电压和插头形式选型
  阀体尺寸和管口螺纹选型



  型号:

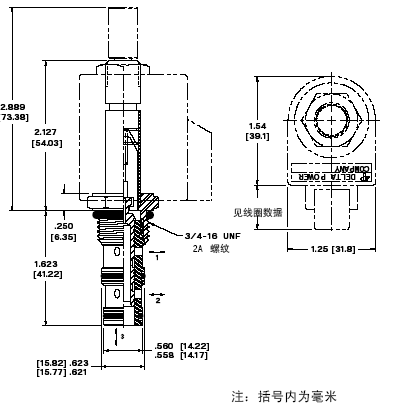

PP-S3A-00
  描述:
  3/4 POWER 系列,二位三通滑阀
技术参数
  额定流量:3 GPM (11 L/Min)
  最大工作压力:3000 PSI (207 bar)
  典型内泄(150 SSU):82ml/min
  响应时间(全流量时平均值):30毫秒至45毫秒
  过滤精度:30微米(名义)
  P=PB型电磁线圈电压和插头形式选型
  阀体尺寸和管口螺纹选型



  型号:

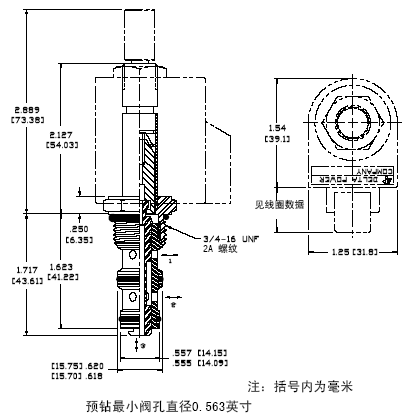

PP-S3X-00
  描述:
  3/4 POWER 系列,二位三通滑阀
技术参数
  额定流量:3 GPM (11 L/Min)
  最大工作压力:3000 PSI (207 bar)
  典型内泄(150 SSU):82ml/min
  响应时间(全流量时平均值):30毫秒至45毫秒
  过滤精度:30微米(名义)
  P=PB型电磁线圈电压和插头形式选型
  阀体尺寸和管口螺纹选型



  型号:

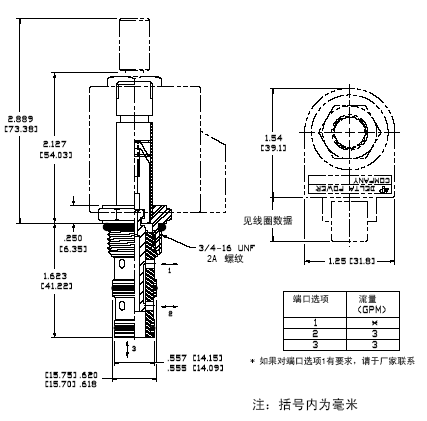

PP-S3D-00
  描述:
  3/4 POWER 系列,二位三通滑阀
技术参数
  额定流量:3 GPM (11 L/Min)
  最大工作压力:3000 PSI (207 bar)
  典型内泄(150 SSU):82ml/min
  响应时间(全流量时平均值):30毫秒至45毫秒
  过滤精度:30微米(名义)
  P=PB型电磁线圈电压和插头形式选型
  阀体尺寸和管口螺纹选型


  型号:
IF-S3D-57-MP12
  描述:
  特殊系列,23通常开电磁驱动滑阀,法兰式安装,动力换档、制动系统专用
技术参数
  额定流量:6 GPM (23 L/Min)
  最大工作压力:1000 PSI (69 bar)
  典型内泄(150 SSU):50ml/min
  响应时间(全流量时平均值):30毫秒至45毫秒
  过滤精度:30微米(名义)

  型号:

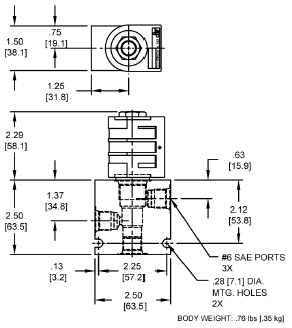

QF-S3D-00
  描述:
  7/8 DELTA 系列,二位三通滑阀
技术参数
  额定流量:6 GPM (23 L/Min)
  最大工作压力:1000 PSI (69 bar)
  典型内泄(150 SSU):49ml/min
  响应时间(全流量时平均值):30毫秒至45毫秒
  过滤精度:30微米(名义)
  D=DE型电磁线圈电压和插头形式选型
  阀体尺寸和管口螺纹选型


  型号:

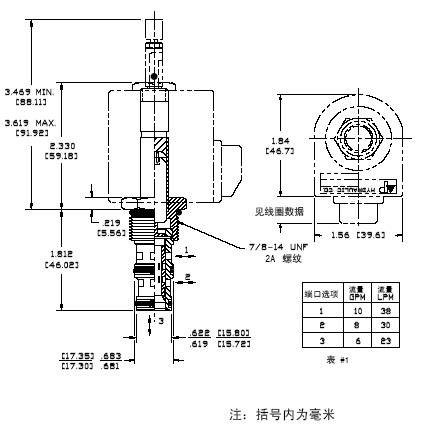

DF-S3A-00
  描述:
  7/8 DELTA 系列,二位三通滑阀
技术参数
  额定流量:10 GPM (38 L/Min)
  最大工作压力:3000 PSI (207 bar)
  典型内泄(150 SSU):82ml/min
  响应时间(全流量时平均值):30毫秒至45毫秒
  过滤精度:30微米(名义)
  D=DE型电磁线圈电压和插头形式选型
  阀体尺寸和管口螺纹选型


  型号:
HF-S3A-00
  描述:
  高压 7/8 DELTA 系列,二位三通滑阀
技术参数
  额定流量:10 GPM (38 L/Min)
  最大工作压力:4000 PSI (276 bar)
  典型内泄(150 SSU):131ml/min
  响应时间(全流量时平均值):30毫秒至45毫秒
  过滤精度:30微米(名义)
  L型电磁线圈电压和插头形式选型
  阀体尺寸和管口螺纹选型

  型号:
IF-S3A-57-MP12-A
  描述:
  特殊系列,2位2通常开电磁驱动滑阀,法兰式安装,动力换档、制动系统专用
技术参数
  额定流量:6 GPM (18 L/Min)
  最大工作压力:1000 PSI (69 bar)
  典型内泄(150 SSU):50ml/min
  响应时间(全流量时平均值):30毫秒至45毫秒
  过滤精度:30微米(名义)

  型号:

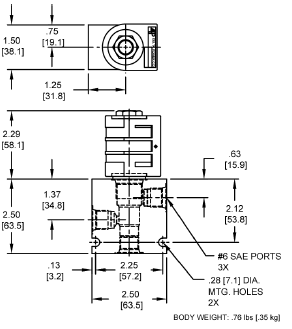

QF-S3A-00
  描述:
  7/8 DELTA 系列,二位三通滑阀
技术参数
  额定流量:6 GPM (23 L/Min)
  最大工作压力:1000 PSI (69 bar)
  典型内泄(150 SSU):49ml/min
  响应时间(全流量时平均值):30毫秒至45毫秒
  过滤精度:30微米(名义)
  D=DE型电磁线圈电压和插头形式选型
  阀体尺寸和管口螺纹选型


  型号:

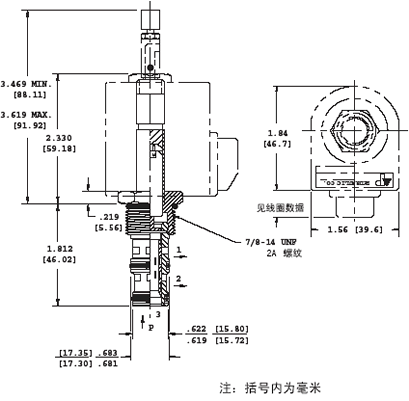

DF-S3B-00
  描述:
  7/8 DELTA 系列,二位三通选项器滑阀
技术参数
  额定流量:8 GPM (30 L/Min)
  最大工作压力:3000 PSI (207 bar)
  典型内泄(150 SSU):82ml/min
  响应时间(全流量时平均值):30毫秒至45毫秒
  过滤精度:30微米(名义)
  D=DE型电磁线圈电压和插头形式选型
  阀体尺寸和管口螺纹选型


  型号:

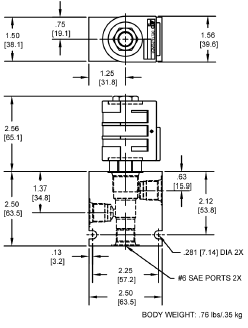

HF-S3B-00
  描述:
  高压 7/8 DELTA 系列,二位三通选项器滑阀
技术参数
  额定流量:8 GPM (30 L/Min)
  最大工作压力:4000 PSI (276 bar)
  典型内泄(150 SSU):131ml/min
  响应时间(全流量时平均值):30毫秒至45毫秒
  过滤精度:30微米(名义)
  L型电磁线圈电压和插头形式选型
  阀体尺寸和管口螺纹选型


  型号:

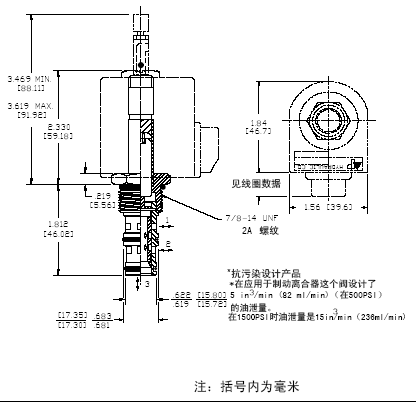

DF-S3T-00
  描述:
  7/8 DELTA 系列,二位三通选项器滑阀--适用于动力换档和液压制动
技术参数
  额定流量:8 GPM (30 L/Min)
  最大工作压力:1500 PSI (103 bar)
  典型内泄(150 SSU):82ml/min
  响应时间(全流量时平均值):30毫秒至45毫秒
  过滤精度:30微米(名义)
  D=DE型电磁线圈电压和插头形式选型
  阀体尺寸和管口螺纹选型



  型号:
HU-S3E-00
  描述:
  1 1/16 TECNORD 系列,二位三通串联滑阀
技术参数
  额定流量:15 GPM (57 L/Min)
  最大工作压力:5000 PSI (345 bar)
  典型内泄(150 SSU):13lml/min
  响应时间(全流量时平均值):50毫秒至75毫秒
  过滤精度:30微米(名义)
  T=TT型电磁线圈电压和插头形式选型
  阀体尺寸和管口螺纹选型



  型号:

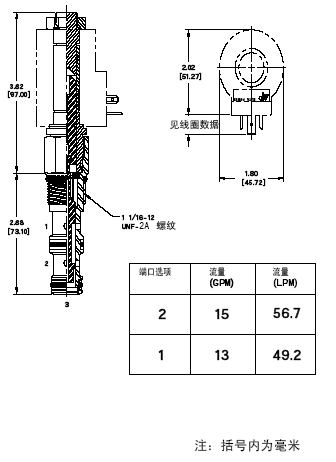

HU-S3F-00
  描述:
  1 1/16 TECNORD 系列,二位三通滑阀
技术参数
  额定流量:15 GPM (57 L/Min)
  最大工作压力:5000 PSI (345 bar)
  典型内泄(150 SSU):131ml/min
  响应时间(全流量时平均值):50毫秒至75毫秒
  过滤精度:30微米(名义)
  T=TT型电磁线圈电压和插头形式选型
  阀体尺寸和管口螺纹选型



  型号:

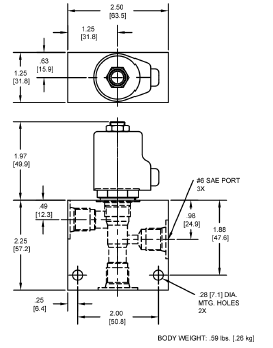

HC-S3P-00
  描述:
  高压 5/8 MINI 系列,二位三通滑阀,低泄漏
技术参数
  额定流量:3 GPM (11 L/Min)
  最大工作压力:4000 PSI (276 bar)
  典型内泄(150 SSU):49ml/min
  响应时间(全流量时平均值):50毫秒至75毫秒
  过滤精度:30微米(名义)
  M=MA型电磁线圈电压和插头形式选型
  阀体尺寸和管口螺纹选型
